조립식 단자대 규격(terminal block)

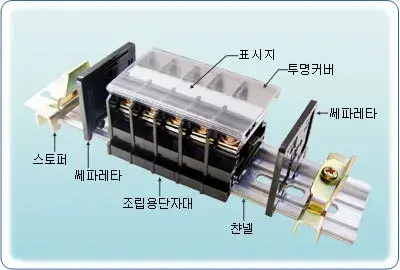

– 조립식 단자대 명칭

챤넬 소요길이의 계산방법

①+②+③+④ = 챤넬소요길이
① 단자대 두께의 합계
② 쎄파레타 두께의합계
    – 단자대 및 쎄파레타 두께(mm)

구분	15A	25A	35A	60A	100A
단자대 두께	8.5	10.3	11.3	14.3	19.5
쎄파레타두께	2.5	2.5	2.5	3.5	4.0

③ 스토퍼 2개의 합계=20mm
④ 챤넬 고정 양쪽의 합계=36mm





– 단자대 치수

반응형

제품형상 및 치수도	제품규격 (호칭)	치수(mm)				사용전선 규격
		A	B	T	W
	15A	41	32	8.5	6.7	MAX 2㎟
	25A	41	32	10.3	8.7	MAX 5.5㎟
	35A	41	34	11.3	9.7	MAX 8㎟
	60A	45	44	14.3	12.2	MAX 14㎟
	100A	53	44	19.5	16.7	MAX 38㎟
	150A	74	44	30.5	26	MAX 50㎟
	200A	82	44	40	36	MAX 100㎟

– 쎄파레타 치수

제품형상 및 치수도	제품규격 (호칭)	두께	비고
	15A	2.5mm
	25A	2.5mm
	35A	2.5mm
	60A	3.5mm
	100A	4.0mm



– 찬넬 / 스토퍼 치수
